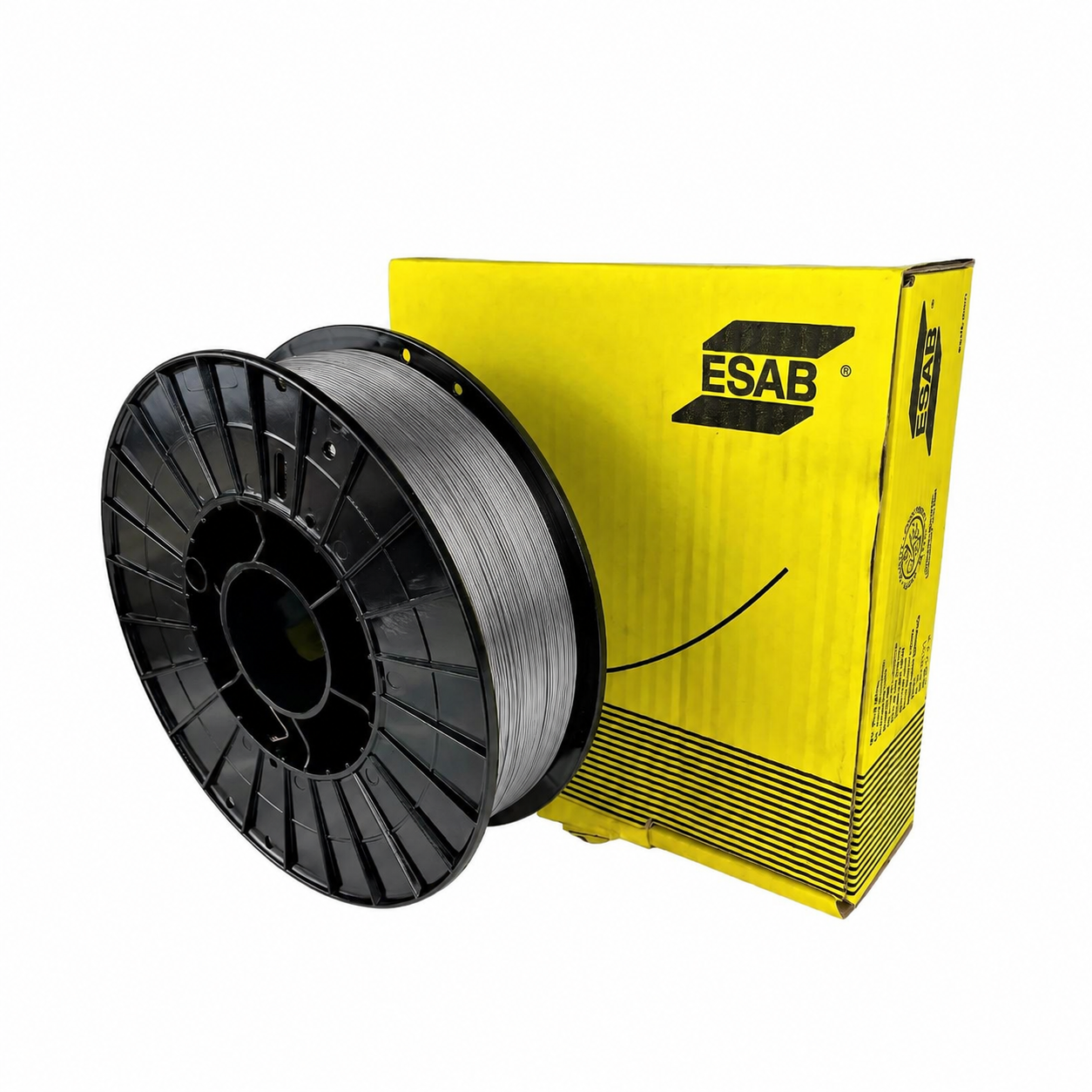

Schweißdraht ESAB OK Autrod 12.50 D200 5 kg Spule SG2 G3Si1
Lieferzeit: 7-10 Tage
Abholverfügbarkeit konnte nicht geladen werden
Entdecke passende Sonderangebote und Zubehör für dein Schweiß-Setup.
Schweißdraht ESAB OK AristoRod 12.50 D200 5 kg Spule SG2 G3Si1
- Schweißdraht SG2 / G3Si1
- Unverkupferte Drahtelektrode
- Hervorragendes Drahtvorschubverhalten
- Weniger Nacharbeit nach dem Schweißen
- Für hohe Schweißströme geeignet
- Original ESAB Qualität
Die ESAB OK AristoRod 12.50 ist eine unverkupferte Massivdrahtelektrode der Güte G3Si1 für das MAG-Schweißen. Sie kann mit den Schutzgasgruppen M20, M21 und C1 nach EN ISO 14175 eingesetzt werden.
Der Schweißdraht eignet sich besonders für das Verbindungsschweißen von allgemeinen Baustählen, Rohrstählen, Schiffbaustählen und Feinkornbaustählen mit Streckgrenzen bis 420 MPa. Typische Werkstoffe sind P235 beziehungsweise S235 bis P420 beziehungsweise S420 und vergleichbare Stähle.
Durch die optimierte chemische Zusammensetzung ermöglicht der OK AristoRod 12.50 ein gleichmäßiges Schweißverhalten und reduziert den Aufwand für Nacharbeiten. Das hervorragende Drahtvorschubverhalten unterstützt sowohl hohe Schweißgeschwindigkeiten als auch lange Drahtförderstrecken.
Der Draht ist besonders für Anwendungen mit hohen Schweißströmen geeignet. In größeren Marathon Pac™-Gebinden kann er zudem hervorragend in automatisierten Anlagen und beim Roboterschweißen eingesetzt werden.
Die TÜV-Eignungsprüfung bestätigt den Einsatz bei Temperaturen bis -50 °C. Damit eignet sich der Schweißdraht auch für Bauteile, bei denen eine hohe Kerbschlagzähigkeit bei niedrigen Temperaturen gefordert ist.
Allgemeine Einsatzbereiche: Stahlkonstruktionen, Maschinenbau, Fahrzeugbau, Schiffbau, Rohrleitungsbau, Druckbehälterbau sowie automatisierte und robotergestützte Schweißanwendungen.
Die Entsorgung dieses Produktes sowie seiner Reste und Rückstände ist umweltgerecht und unter Beachtung der örtlichen Entsorgungsvorschriften vorzunehmen. Nutzen Sie nach Möglichkeit geeignete Recyclingwege.
Grunddaten
Hersteller: ESAB
Produktbezeichnung: OK AristoRod 12.50
Elektrodentyp: Unverkupferte Massivdrahtelektrode G3Si1
Legierungstyp: Kohlenstoff-Mangan-Stahl, Mn-/Si-legiert
Spulentyp: D200
Spulengewicht: 5 kg
Schweißverfahren: MAG / GMAW
Schutzgas: M20, M21 oder C1 nach EN ISO 14175
Normbezeichnungen
EN ISO 14341-A: G 38 3 C1 3Si1
EN ISO 14341-A: G 42 4 M20 3Si1
EN ISO 14341-A: G 42 4 M21 3Si1
EN ISO 14341-A: G 3Si1
SFA/AWS A5.18: ER70S-6
CSA W48: B-G 49A 3 C1 S6
JIS Z 3312: YGW 12 (C1)
Zulassungen von ESAB OK AristoRod 12.50
- ABS: 3Y SA
- BV: SA3YM
- CE: EN 13479
- CWB: B-G 49A 3 C1 S6
- DB: 42.039.29
- DNV: III YMS
- JIS: YGW12
- LR: 3YS H15
- PRS: 3YS (C1, M21)
- UKCA: EN 13479
- VdTÜV: 10052
- RINA: 3YS
Die verfügbaren Zulassungen können vom jeweiligen Produktionsstandort abhängen.
Chemische Zusammensetzung des Drahtes – typische Werte in %
C – 0,08
Mn – 1,46
Si – 0,85
Typische Festigkeitseigenschaften von ESAB OK AristoRod 12.50
| Prüfbedingung | Zustand | Streckgrenze | Zugfestigkeit | Dehnung |
| AWS C1 | Unbehandelt | 430 MPa | 530 MPa | 30 % |
| EN C1 | Unbehandelt | 440 MPa | 540 MPa | 25 % |
| EN M21 | Unbehandelt | 470 MPa | 560 MPa | 26 % |
| EN M21 | Spannungsarmgeglüht, 15 Stunden bei 620 °C | 370 MPa | 495 MPa | 28 % |
Typische Kerbschlagarbeit
| Prüfbedingung | Zustand | Prüftemperatur | Kerbschlagarbeit |
| AWS C1 | Unbehandelt | -30 °C | 75 J |
| EN C1 | Unbehandelt | 20 °C | 110 J |
| EN C1 | Unbehandelt | -30 °C | 75 J |
| EN M21 | Unbehandelt | 20 °C | 130 J |
| EN M21 | Unbehandelt | -20 °C | 120 J |
| EN M21 | Unbehandelt | -30 °C | 100 J |
| EN M21 | Unbehandelt | -40 °C | 90 J |
| EN M21 | Unbehandelt | -50 °C | 70 J |
| EN M21 | Spannungsarmgeglüht, 15 Stunden bei 620 °C | 20 °C | 120 J |
| EN M21 | Spannungsarmgeglüht, 15 Stunden bei 620 °C | -20 °C | 90 J |
Werkstoffe für ESAB OK AristoRod 12.50
P235 / S235 bis P420 / S420 und vergleichbare Werkstoffe
- Allgemeine Baustähle
- Rohrstähle
- Schiffbaustähle
- Feinkornbaustähle
Lagerung
- Trocken und vor Feuchtigkeit geschützt lagern
- Originalverpackung bis zur Verwendung geschlossen halten
- Vor Verschmutzungen und Beschädigungen der Drahtoberfläche schützen
Stromart, Polung und Schweißpositionen
DC+
PA, PB, PC, PD, PE, PF und PG
Leistungsdaten
| Drahtdurchmesser | Schweißstrom | Spannung | Drahtvorschub | Abschmelzleistung |
| 0,8 mm | 60–200 A | 18–24 V | 3,2–10,0 m/min | 0,8–2,3 kg/h |
| 0,9 mm | 70–250 A | 18–26 V | 3,0–12,0 m/min | 0,9–3,5 kg/h |
| 1,0 mm | 80–300 A | 18–32 V | 2,7–15,0 m/min | 1,0–5,5 kg/h |
| 1,2 mm | 120–380 A | 18–35 V | 2,5–15,0 m/min | 1,3–8,0 kg/h |
| 1,4 mm | 150–420 A | 22–36 V | 2,3–12,0 m/min | 1,6–8,7 kg/h |
| 1,6 mm | 225–550 A | 28–38 V | 2,3–10,0 m/min | 2,1–9,4 kg/h |
Lieferformen als 5-kg-Spule
| Artikelnummer | Beschreibung |
| 1A50084600 | OK AristoRod 12.50 0,8 mm, 5 kg |
| 1A50104600 | OK AristoRod 12.50 1,0 mm, 5 kg |
| 1A50124600 | OK AristoRod 12.50 1,2 mm, 5 kg |
